Ciocane Hidraulice DTH

Mincon

Ciocane Hidraulice DTH

Produsele Mincon – Ciocane DTHCiocanele DTH Mincon oferă o combinație fără compromisuri de performanță, eficiență și fiabilitate.Fiecare ciocan MTHC a început cu un design dovedit care a fost dezvoltat de Mincon. Folosind feedback-ul clienț...

Produsele Mincon – Ciocane DTHCiocanele DTH Mincon oferă o combinație fără compromisuri de performanță, eficiență și fiabilitate.Fiecare ciocan MTHC a început cu un design dovedit care a fost dezvoltat de Mincon. Folosind feedback-ul clienților și experiență de zeci de ani într-o gamă largă de condiții de forare a rocii, inginerii noștri au reglat fiecare model din gama de ciocane DTH pentru a utiliza mai puțină energie pe metru forat. Astăzi, acest etos de îmbunătățire continuă asigură că Mincon este întotdeauna inovând la nivel local, cu clienții la locurile lor de foraj, în timp ce conduce la nivel global prin livrarea de produse de top.Ciocan Hidraulic DTH 3″Ciocan Hidraulic Mincon 3Ciocan Hidraulic Mincon MC30Ciocan Hidraulic Mincon MP35Ciocan Hidraulic Mincon 3.5Ciocan Hidraulic DTH 4″Ciocan Hidraulic Mincon 4HRSDCiocan Hidraulic Mincon 4HRCiocan Hidraulic Mincon 4HDSCiocan Hidraulic Mincon MC40Ciocan Hidraulic Mincon MQ40Ciocan Hidraulic DTH 5″Ciocan Hidraulic Mincon MP55Ciocan Hidraulic Mincon MP55SDCiocan Hidraulic Mincon 5DHQLCiocan Hidraulic Mincon 55BHCiocan Hidraulic Mincon 5DHCiocan Hidraulic Mincon MP50Ciocan Hidraulic Mincon MC55Ciocan Hidraulic Mincon MQ50 Ciocan Hidraulic DTH 6″Ciocan Hidraulic Mincon 6DHSDCiocan Hidraulic Mincon 6DH360Ciocan Hidraulic Mincon 6DH-LVCiocan Hidraulic Mincon 6DHCiocan Hidraulic Mincon 6BHCiocan Hidraulic Mincon MC60Ciocan Hidraulic Mincon MC65Ciocan Hidraulic Mincon MC70Ciocan Hidraulic Mincon MQ60Ciocan Hidraulic Mincon MQ68Ciocan Hidraulic DTH 8″Ciocan Hidraulic Mincon 8DHSDCiocan Hidraulic Mincon MP80Ciocan Hidraulic Mincon 8DHCiocan Hidraulic Mincon MC80Ciocan Hidraulic Mincon MQ80Ciocan Hidraulic DTH 9″Ciocan Hidraulic Mincon MP90Ciocan Hidraulic DTH 12″Ciocan Hidraulic Mincon XP120QLCiocan Hidraulic Mincon XP120SDCiocan Hidraulic DTH 18″Ciocan Hidraulic Mincon MP180N180Ciocan Hidraulic Mincon MP180QL200Ciocan Hidraulic DTH 24″Ciocan Hidraulic Mincon MP240Ciocan Hidraulic DTH 34″Ciocan Hidraulic Mincon MP340

Cere ofertă

Produse disponibile (27)

Ciocanul hidraulic Mincon 3 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici cheie si avantaje

Caracteristicile brevetate maximizează producția de energie și reduc cerințele de service.Mai puține componente interne minimizează cerințele de service.Designul fără valori, de înaltă frecvență asigură o funcționare lină.Manșon de uzură întărit pentru rezistență optimă la uzură chiar și în cele mai abrazive condițiiFiletele cu pornire multiplă pe capul din spate și mandrina asigură cuplarea / decuplarea ușoară a ciocanului.Sistemul unic de montare intern elimină necesitatea de a purta piese de uzură și de instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea echipamentului.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametru exterior al ciocanului

77mm

3.03"

Lungimea ciocanului (mai puțin biți, umărul din spate până la mandrină)

865mm

34"

Dimensiunea plata

64mm

2.5"

Coada tip burghiu

DHD 3.5

Dimensiunea minimă a biților

85mm

3.35"

Greutatea ciocanului

22.3Kgs

49Lbs

Greutatea forezei (92mm/3 5/8″)

5.0Kgs

11Lbs

Greutatea pistonului

4.1Kgs

9Lbs

Partea din spate

0.75mm

0.030"

Compoziție cuplu

3050-4050 NM

2250-3000 FT Lbs

Limita reversibilă

Nu reversibil

Limită

72.0mm

2.835"

Pachet cu aer minim recomandat

47 l/s @ 6.9 Bar

100 cfm @ 100 psi

Lista piese

Item #

Numărul piesei

Descriere

MS301AS02

Mincon 3 (2 3/8" A.P.I. Reg. Pin)

1

MS301BH02

Backhead (2 3/8" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB302CV03

Valva de verificare

4

MB503SP01

Arc

5

MS304SM01

Inel de regenerare

6

MS305LR01

Inel de blocare

7

MS307DR02

Distribuitor aer

8

MB321OR01

Inel

9

MD422OR01

Inel

10

MS309SR01

Seating Ring

11

MS308IC02

Cilindru intern

12

MS310PN03

Piston

13

MS311WS02

Manșon

14

MS312PR01

Inel de blocare a pistonului

15

MS315BS01

Burghiu distanțier

16

MS313BR03

Inel de burghiu

17

MS314CK03

Clește (DHD3.5)

18

MS326SK02

Kit de Service

MS326SK02

Kit de Service

2

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MS325OK02

Kit pentru garnitura

MS325OK02

Kit Inel

8

MB321OR01

Inel

9

MD422OR01

Inel

Consumul de aerPresiunea de aer este dată pentru compresoarele care funcționează la nivel de etanșare la 20 ° C (68º F). Corecțiile la volumul real al compresorului trebuie făcute pentru a ține cont de temperatură, altitudine și umiditate relativă.

UngereCiocanele DTH trebuie să aibă o sursă constantă de ulei de găurit, adecvat pentru a proteja componentele interne și pentru a asigura o sigilare bună a aerului între suprafețele de rulare ale ciocanului pentru o găurire eficientă. Mincon recomandă utilizarea uleiului de foraj rock Minic Envirosafe® (RDO) pentru a menține performanțele optime și pentru a prelungi durata de viață a componentelor interne.Consumul corect de ulei depinde de volumul și condițiile de aer. Vă rugăm să consultați graficul de ungere de mai jos pentru recomandări. Când găuriți în condiții umede, cantitatea normală trebuie dublată. Ar trebui să existe dovezi vizuale de ulei în jurul gambei forezei și în interiorul îmbinărilor tubului atunci când schimbați tuburile.Dacă folosiți uleiuri de găurit pe bază de petrol, gradul recomandat de ulei depinde de temperatura mediului și de presiunea de funcționare. De regulă, uleiul de găurit cu roți de calitate ISO320 trebuie utilizat ori de câte ori este posibil, deoarece ciocanul este un instrument de înaltă frecvență, cu toate acestea, în cazul în care pompa nu poate pompa uleiul în condiții mai reci, se poate utiliza un grad inferior de ulei conform graficului de mai jos.Drill Bits

Specificații

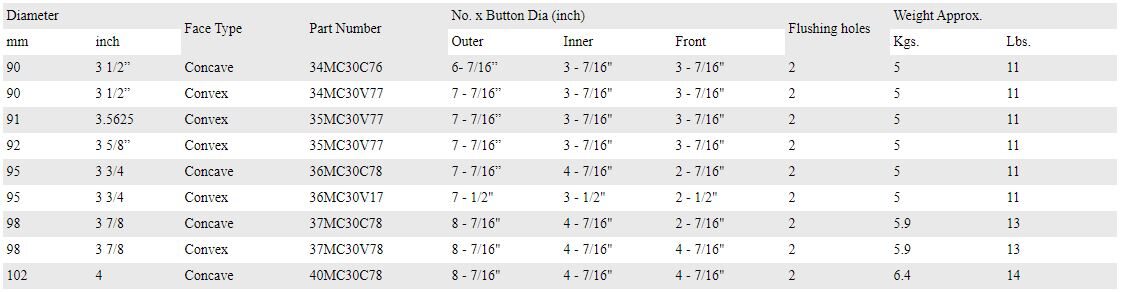

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 3.5 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametru exterior al ciocanului

85mm

3.35"

Lungimea ciocanului (mai puțin biți, umărul din spate până la mandrină)

805mm

31.7"

Dimensiunea plata

64mm

2.5"

Coada tip burghiu

DHD 3.5

Dimensiunea minimă a biților

95mm

3.75"

Greutatea ciocanului

24.5Kgs

54Lbs

Greutatea forezei (95mm/3,75″)

5.4Kgs

12Lbs

Greutatea pistonului

3.9Kgs

8.7Lbs

Partea din spate

0.75mm

0.030"

Compoziție cuplu

Limita reversibilă

Nu reversibil

Limita

79.0mm

3.110"

Pachet cu aer minim recomandat

47 l/s @ 6.9 Bar

100 cfm @ 100 psi

Lista piese

Item #

Numarul piesei

Descriere

MB301AS02

Mincon 3.5 (2 3/8" A.P.I. Reg. Pin)

1

MB301BH03

Backhead (2 3/8" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB302CV03

Valva de verificare

4

MB503SP01

Arc

5

MB304SM02

Inel de regenerare

6

MB305LR01

Inel de blocare

7

MB307DR01

Distribuitor aer

8

MB321OR01

Inel

9

MD422OR01

Inel

10

MB309SR01

Sezut inel

11

MB308IC02

Cilindru interior

12

MB310PN01

Piston

13

MB311WS02

Manson

14

MB312PR01

Inel de blocare a pistonului

15

MB317BS01

Burghiu distantier

16

MB313BR03

Inel de burghiu

17

MB320OR01

Inel

18

MB314CK02

Cleste (DHD3.5)

19

MB326SK01

Kit service

MB326SK01

Kit service

2

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MB325OK01

Kit Inel

MB325OK01

Kit inel

8

MB321OR01

Inel

9

MD422OR01

Inel

17

MB320OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereCiocanele DTH trebuie să aibă o sursă constantă de ulei de găurit, adecvat pentru a proteja componentele interne și pentru a asigura o sigilare bună a aerului între suprafețele de rulare ale ciocanului pentru o găurire eficientă. Mincon recomandă utilizarea uleiului de foraj rock Minic Envirosafe® (RDO) pentru a menține performanțele optime și pentru a prelungi durata de viață a componentelor interne. Consumul corect de ulei depinde de volumul și condițiile de aer. Vă rugăm să consultați graficul de ungere de mai jos pentru recomandări. Când găuriți în condiții umede, cantitatea normală trebuie dublată. Ar trebui să existe dovezi vizuale de ulei în jurul gambei forezei și în interiorul îmbinărilor tubului atunci când schimbați tuburile. Dacă folosiți uleiuri de găurit pe bază de petrol, gradul recomandat de ulei depinde de temperatura mediului și de presiunea de funcționare. De regulă, uleiul de găurit cu roți de calitate ISO320 trebuie utilizat ori de câte ori este posibil, deoarece ciocanul este un instrument de înaltă frecvență, cu toate acestea, în cazul în care pompa nu poate pompa uleiul în condiții mai reci, se poate utiliza un grad inferior de ulei conform graficului de mai jos.Drill Bits

Specificații

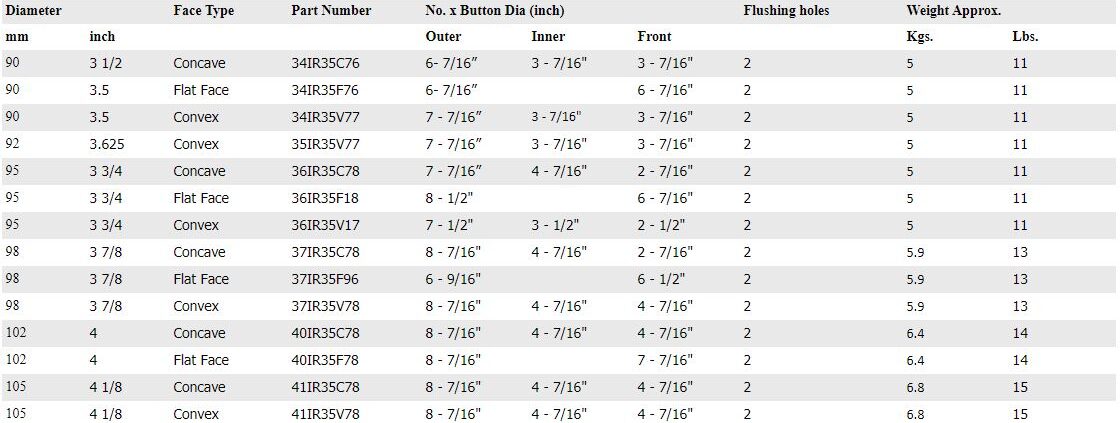

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 4HDS este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

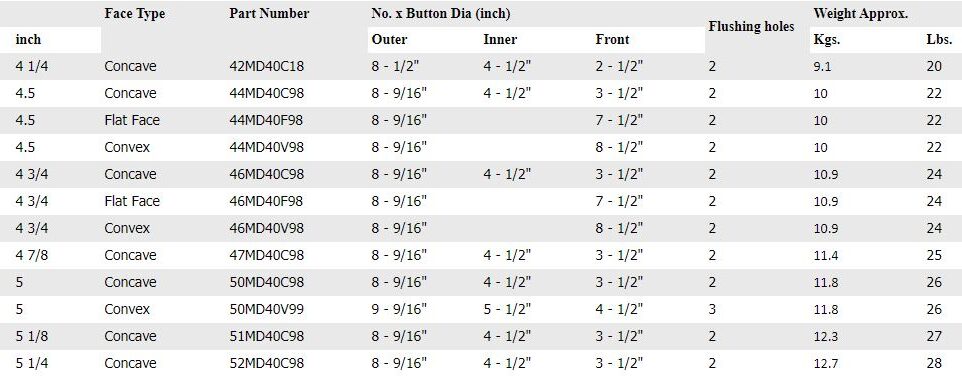

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

97mm

3.82"

Lungime ciocan

956mm

37.6"

Dimensiunea plata

64mm

2.5"

Coada tip burghiu

MD4

Dimensiunea minimă a biților

110mm

4.33"

Greutatea ciocanului

38.6Kgs

85Lbs

Greutatea forezei (120mm/4 3/4″)

11.3Kgs

25Lbs

Greutate piston

7.7Kgs

17Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

4050-5425 NM

3000-4000 FT Lbs

Manson

Non Reversible

Limita

87mm

3.425"

Pachet cu aer minim recomandat

118 l/s @ 10.3 Bar

250 cfm @ 150 psi

Lista piese

Item #

Numarul piesei

Descriere

MD401AS04

Mincon 4HDS (2 3/8" A.P.I. Reg. Pin)

1

MD401BH03

Backhead (2 3/8" A.P.I. Reg. Pin)

2

MD424OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD404SM01

Inel de regenerare

7

MD405LR01

Inel de blocare

8

MD407DR03

Distribuitor aer

9

MD421OR01

Inel

10

MD422OR01

Inel

11

MD409SR01

Sezut Inel

12

MD408IC02

Cilindru interior

13

MD410PN03

Piston

14

MD411WS04

Manson

15

MD412PR01

Inel de blocare a pistonului

16

MD416BS01

Spatiu de retinere a bitilor

17

MD413BR04

Inel de retinere a bitilor

18

MD414CK04

Cleste (MD4)

19

MD426SK02

Kit Service

MD426SK02

Kit Service

3

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD425OK02

Kit inel

MD425OK02

Kit inel

2

MD424OR01

Inel

9

MD421OR01

Inel

10

MD422OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

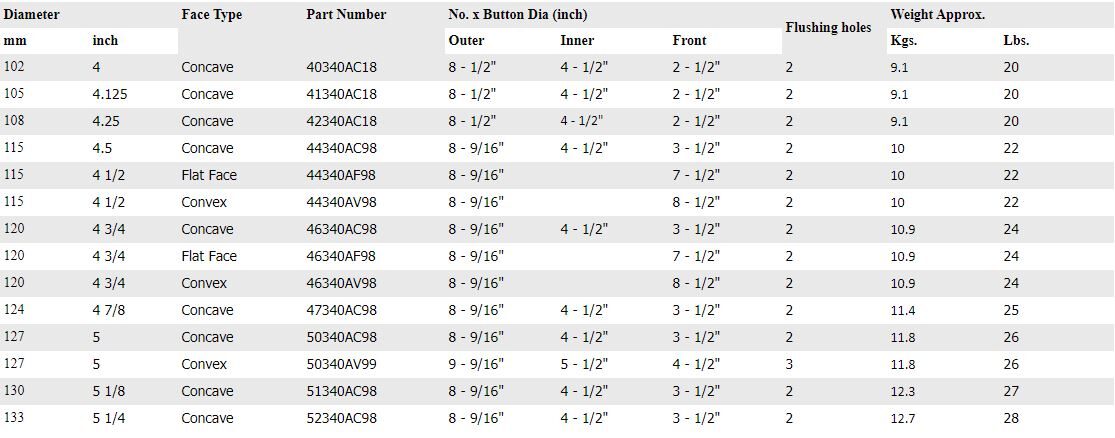

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.DocumenteTalk to a Vermeer expert today.Fill in the following form with your information and you will be contacted by a Vermeer representative as soon as possible.Request offer
Cere ofertă

Ciocanul hidraulic Mincon 4HR este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

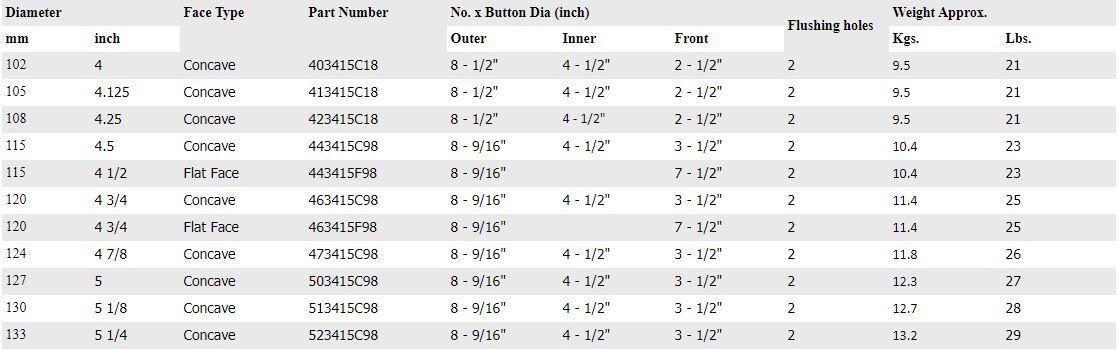

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

97mm

3.82"

Lungime ciocan

956mm

37.6"

Dimensiunea plata

64mm

2.5"

Coada tip burghiu

TD40

Dimensiunea minimă a biților

110mm

4.33"

Greutatea ciocanului

38.6Kgs

85Lbs

Greutatea forezei (120mm/4 3/4″)

11.1Kgs

24.7Lbs

Greutate piston

7.7Kgs

17Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

4050-5425 NM

3000-4000 FT Lbs

Manson

Non reversibil

Limita

87mm

3.425"

Pachet cu aer minim recomandat

118 l/s @ 10.3 Bar

250 cfm @ 150 psi

Lista piese

Item #

Numarul piesei

Descriere

MD401AS05

Mincon 4HR(2 3/8" A.P.I. Reg. Pin)

1

MD401BH03

Backhead (2 3/8" A.P.I. Reg. Pin)

2

MD424OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD404SM01

Inel de regenerare

7

MD405LR01

Inel de blocare

8

MD407DR03

Distribuitor aer

9

MD421OR01

Inel

10

MD422OR01

Inel

11

MD409SR01

Sezut inel

12

MD408IC02

Cilindru interior

13

MD410PN03

Piston

14

MD411WS04

Manson

15

MD412PR01

Inel de blocare a pistonului

16

MD416BS01

Spatiu de retinere a bitilor

17

MD413BR06

Inel de retinere a bitilor

18

MD420OR01

Inel

19

MD414CK03

Cleste (DHD340A)

20

MD426SK01

Kit service

MD426SK01

Kit service

3

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD425OK01

Kit inel

MD425OK01

Kit inel

2

MD424OR01

Inel

9

MD421OR01

Inel

10

MD422OR01

Inel

18

MD420OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 4HRSD este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

97mm

3.82"

Lungime ciocan

966mm

38.0"

Dimensiunea plata

64mm

2.5"

Coada tip burghiu

SD4/3415

Dimensiunea minimă a biților

110mm

4.33"

Greutatea ciocanului

38.6Kgs

85Lbs

Greutatea forezei (120mm/4 3/4″)

11.3Kgs

25Lbs

Greutate piston

7.7Kgs

17Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

4050-5425 NM

3000-4000 FT Lbs

Manson

Non reversibil

Limita

87mm

3.425"

Pachet cu aer minim recomandat

118 l/s @ 10.3 Bar

250 cfm @ 150 psi

Lista piese

Item #

Numarul piesei

Descriere

MD401AS09

Mincon 4HRSD (2 3/8" A.P.I. Reg. Pin)

1

MD401BH03

Backhead (2 3/8" A.P.I. Reg. Box)

2

MD424OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD404SM01

Inel de regenerare

7

MD405LR01

Inel de blocare

8

MD407DR03

Distribuitor aer

9

MD421OR01

Inel

10

MD422OR01

Inel

11

MD409SR01

Sezut inel

12

MD408IC02

Cilindru interior

13

MD410PN05

Piston

14

MD411WS04

Manson

15

MD412PR01

Inel de blocare a pistonului

16

MD413BR07

Inel de retinere a bitilor

17

MD414CK05

Cleste (SD4)

18

MD425OK01

Kit inel

19

MD426SK02

Kit service

MD426SK02

Kit service

3

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD425OK02

Kit inel

MD425OK02

Kit inel

2

MD424OR01

Inel

9

MD421OR01

Inel

10

MD422OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereCiocanele DTH trebuie să aibă o sursă constantă de ulei de găurit, adecvat pentru a proteja componentele interne și pentru a asigura o sigilare bună a aerului între suprafețele de rulare ale ciocanului pentru o găurire eficientă. Mincon recomandă utilizarea uleiului de foraj rock Minic Envirosafe® (RDO) pentru a menține performanțele optime și pentru a prelungi durata de viață a componentelor interne. Consumul corect de ulei depinde de volumul și condițiile de aer. Vă rugăm să consultați graficul de ungere de mai jos pentru recomandări. Când găuriți în condiții umede, cantitatea normală trebuie dublată. Ar trebui să existe dovezi vizuale de ulei în jurul gambei forezei și în interiorul îmbinărilor tubului atunci când schimbați tuburile. Dacă folosiți uleiuri de găurit pe bază de petrol, gradul recomandat de ulei depinde de temperatura mediului și de presiunea de funcționare. De regulă, uleiul de găurit cu roți de calitate ISO320 trebuie utilizat ori de câte ori este posibil, deoarece ciocanul este un instrument de înaltă frecvență, cu toate acestea, în cazul în care pompa nu poate pompa uleiul în condiții mai reci, se poate utiliza un grad inferior de ulei conform graficului de mai jos.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 55BH este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

124mm

4.88"

Lungime ciocan

1014mm

39.9"

Dimensiunea plata

89mm

3.5"

Coada tip burghiu

DHD350R

Dimensiunea minimă a biților

140mm

5.5"

Greutatea ciocanului

67.3Kgs

148Lbs

Greutatea forezei (146mm/5 3/4″)

17.7Kgs

39Lbs

Greutate piston

15.0Kgs

33.6Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

5085-6780 NM

3750-5000 FT Lbs

Manson

116.1mm

4.570"

Limita

111.8mm

4.400"

Pachet cu aer minim recomandat

283 l/s @ 17.2 Bar

600 cfm @ 250 psi

Lista piese

Item #

Numarul piesei

Descriere

MBX501AS02

Mincon 55BH (3 1/2" A.P.I. Reg. Pin)

1

MBX501BH02

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB502CV01

Valva de verificare

4

MB503SP01

Arc

5

MB504SM01

Inel de regenerare

6

MB505LR01

Inel de blocare

7

MB507DR01

Distribuitor aer

8

MB521OR01

Inel

9

MB523OR01

Inel

10

MB509SR01

Sezut Inel

11

MB508IC02

Cilindru interior

12

MB510PN03

Piston

13

MBX511WS03

Manson

14

MB511PR01

Inel de blocare a pistonului

15

MB513BR01

Inel de retinere a bitilor

16

MB520OR01

Inel

17

MBX514CK03

Cleste (DHD350R)

18

MB526SK02

Kit service

MB526SK02

Kit service

2

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MB525OK02

Kit inel

MB525OK02

Kit inel

8

MB521OR01

Inel

9

MB523OR01

Inel

16

MB520OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 5DH este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

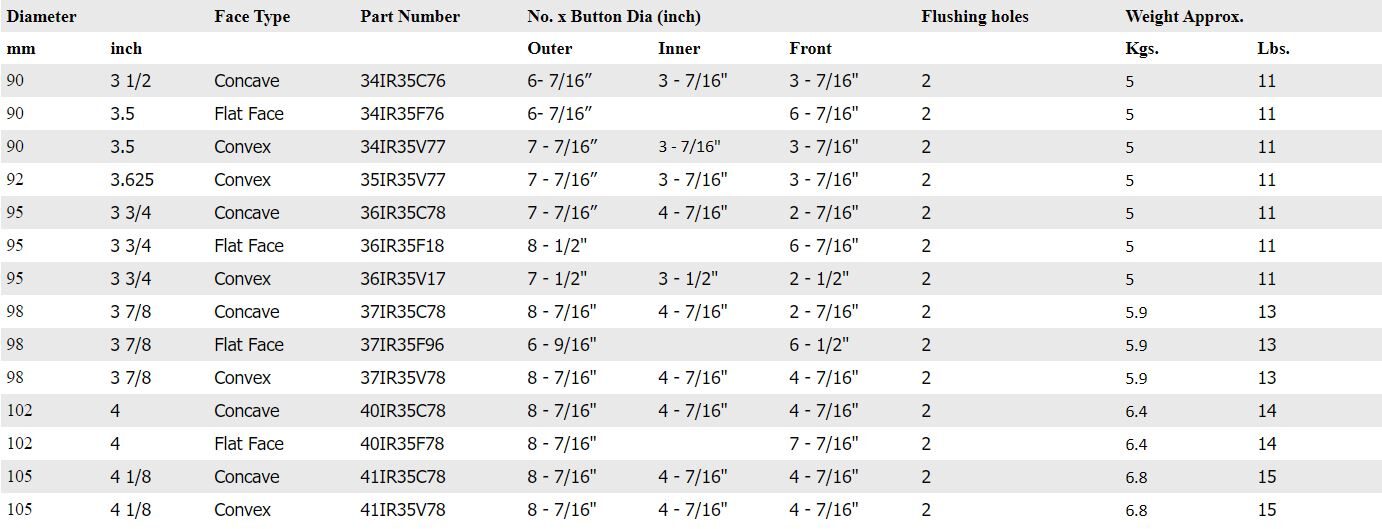

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

124mm

4.88"

Lungime ciocan

1054mm

41.5"

Dimensiunea plata

89mm

3.5"

Coada tip burghiu

DHD350R

Dimensiunea minimă a biților

140mm

5.5"

Greutatea ciocanului

67.3Kgs

148Lbs

Greutatea forezei (146mm/5 3/4″)

17.7Kgs

39Lbs

Greutate piston

15.0Kgs

33.6Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

5085-6780 NM

3750-5000 FT Lbs

Manson

116.1mm

4.570"

Limita

111.8mm

4.400"

Pachet cu aer minim recomandat

283 l/s @ 17.2 Bar

600 cfm @ 250 psi

Lista piese

Item #

Numarul piesei

Descriere

MDX501AS04

Mincon 5DH (3 1/2" A.P.I. Reg. Pin)

1

MDX501BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB502CV01

Valva de verificare

4

MB503SP01

Arc

5

MB504SM01

Inel de regenerare

6

MB505LR01

Inel de blocare

7

MB507DR01

Distribuitor aer

8

MB521OR01

Inel

9

MB523OR01

Inel

10

MB509SR01

Sezut Inel

11

MD508IC01

Cilindru interior

12

MD510PN02

Piston

13

MDX511WS03

Manson

14

MB511PR01

Inel de blocare a pistonului

15

MB513BR01

Inel de retinere a bitilor

16

MB520OR01

Inel

17

MDX514CK01

Cleste (DHD350R)

18

MB526SK02

Service Kit

MB526SK02

Service Kit

2

MB506CH01

Choke Blank

MB506CH02

Choke 1/8" (3.2mm)

MB506CH03

Choke 3/16" (4.8mm)

4

MB503SP01

Arc

MB525OK02

Kit Inel

MB525OK02

Kit inel

8

MB521OR01

Inel

9

MB523OR01

Inel

16

MB520OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 5DHQL este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista pieseConsunul de aer

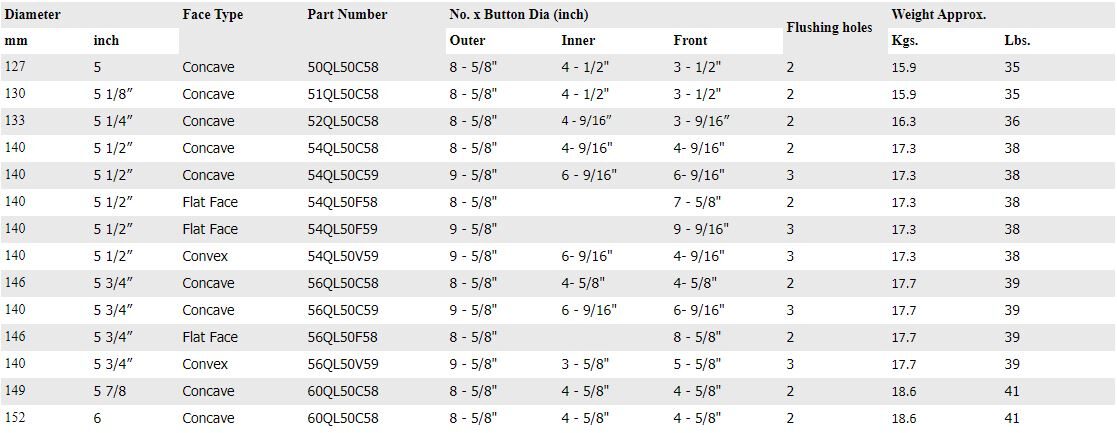

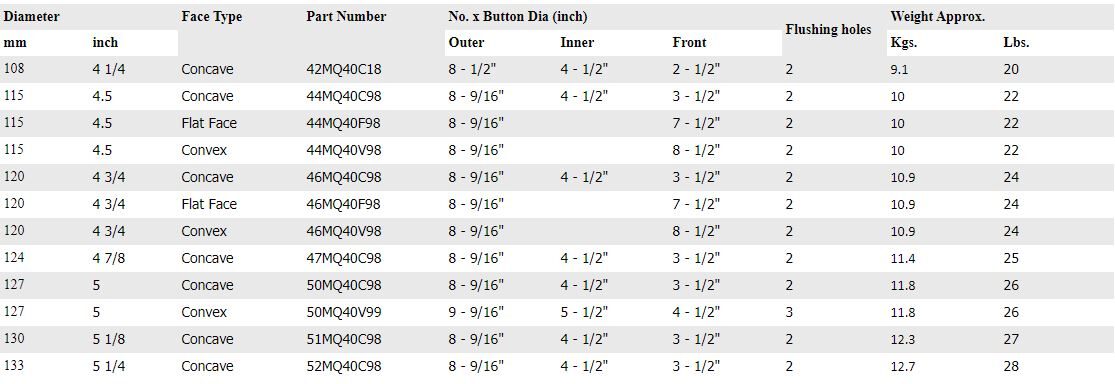

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

124mm

4.88"

Lungime ciocan

1033mm

40.7"

Dimensiunea plata

89mm

3.5"

Coada tip burghiu

QL50

Dimensiunea minimă a biților

140mm

5.5"

Greutatea ciocanului

67.3Kgs

148Lbs

Greutatea forezei (146mm/5 3/4″)

17.7Kgs

39Lbs

Greutate piston

15.0Kgs

33.6Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

5085-6780 NM

3750-5000 FT Lbs

Manson

116.1mm

4.570"

Limita

111.8mm

4.400"

Pachet cu aer minim recomandat

283 l/s @ 17.2 Bar

600 cfm @ 250 psi

Lista piese

Item #

Numarul piesei

Descriere

MDX501AS06

Mincon 5DHQL (3 1/2" A.P.I. Reg. Pin)

1

MDX501BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB502CV01

Valva de verificare

4

MB503SP01

Arc

5

MB504SM01

Inel de regenerare

6

MB505LR01

Inel de blocare

7

MB507DR01

Distribuitor aer

8

MB521OR01

Inel

9

MB523OR01

Inel

10

MB509SR01

Sezut Inel

11

MD508IC01

Cilindru interior

12

MD510PN03

Piston

13

MDX511WS03

Manson

14

MB511PR01

Inel de blocare a pistonului

15

MB517BB01

Aliniator

16

MD621OR01

Inel

17

MB513BR03

Inel de retinere a bitilor

18

MB522OR01

Inel

19

MDX514CK02

Cleste (QL50)

20

MB526SK01

Kit service

MB526SK01

Kit Service

2

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MB525OK01

Kit inel

MB525OK01

Kit inel

8

MB521OR01

Inel

9

MB523OR01

Inel

16

MD621OR01

Inel

18

MB522OR01

Inel

Consunul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 6BH este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

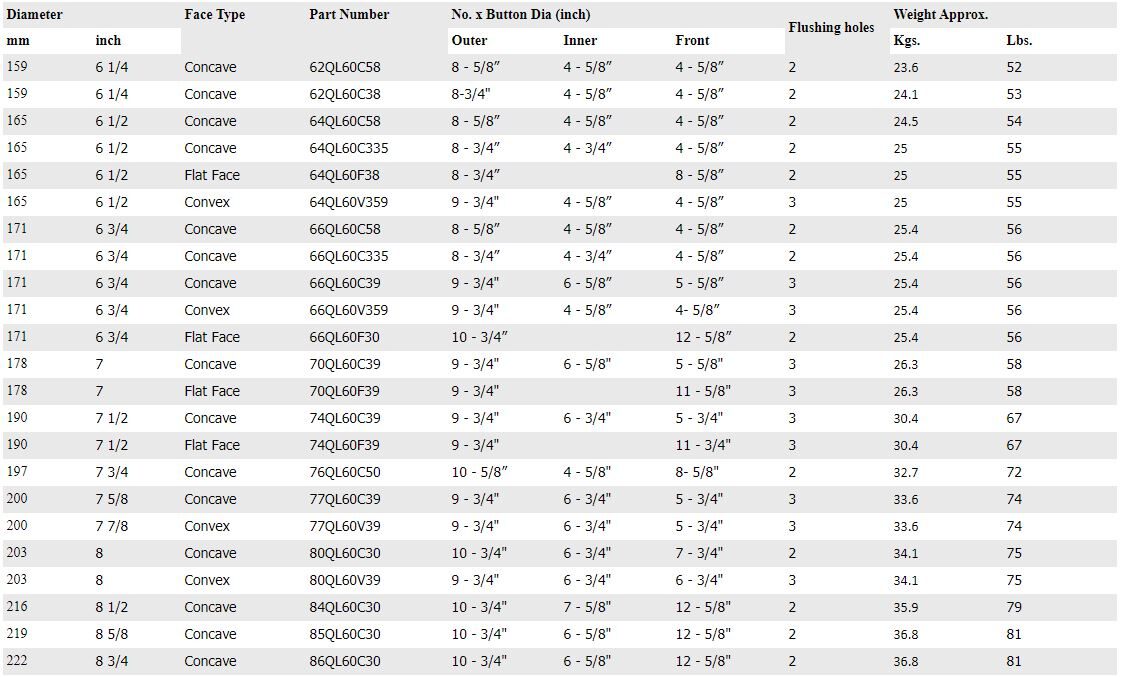

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

5.75"

Lungime ciocan

1034mm

40.7"

Dimensiunea plata

100mm

4"

Coada tip burghiu

QL60

Dimensiunea minimă a biților

152mm

6.0"

Greutatea ciocanului

98.0Kgs

216Lbs

Greutatea forezei (165mm/6 1/2")

24.5Kgs

54Lbs

Greutate piston

20Kgs

44Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

6100-8135 NM

4500-6000 FT Lbs

Manson

135.0mm

5.310"

Limita

128.5mm

5.060"

Pachet cu aer minim recomandat

283 l/s @ 20.7 Bar

600 cfm @ 300 psi

Lista piese

Item #

Numarul piesei

Descriere

MB601AS01

Mincon 6BH (3 1/2" A.P.I. Reg. Pin)

1

MB601BH01

Backheads (3 1/2" A.P.I. Reg. Pin)

2

MD622OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD604SM01

Inel de regenerare

7

MD605LR01

Inel de blocare

8

MD607DR01

Distribuitor aer

9

MD621OR01

Inel

10

MD620OR01

Inel

11

MD609SR01

Sezut inel

12

MD608IC01

Cilindru interior

13

MD610PN01

Piston

14

MB611WS01

Manson

15

MD612PR01

Inel de blocare a pistonului

16

MB613BB01

Aliniator

17

MD622OR01

Inel

18

MD614BR01

Inel de retinere a bitilor

19

MD621OR01

Inel

20

MB615CK01

Cleste (QL60)

21

MD626SK01

Kit Service

MD626SK01

Kit Service

3

MB506CH01

Clapa Blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD625OK01

Kit Inel

MD625OK01

Kit Inel

2

MD622OR01

Inel

9

MD621OR01

Inel

10

MD620OR01

Inel

17

MD622OR01

Inel

19

MD621OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 6DH este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

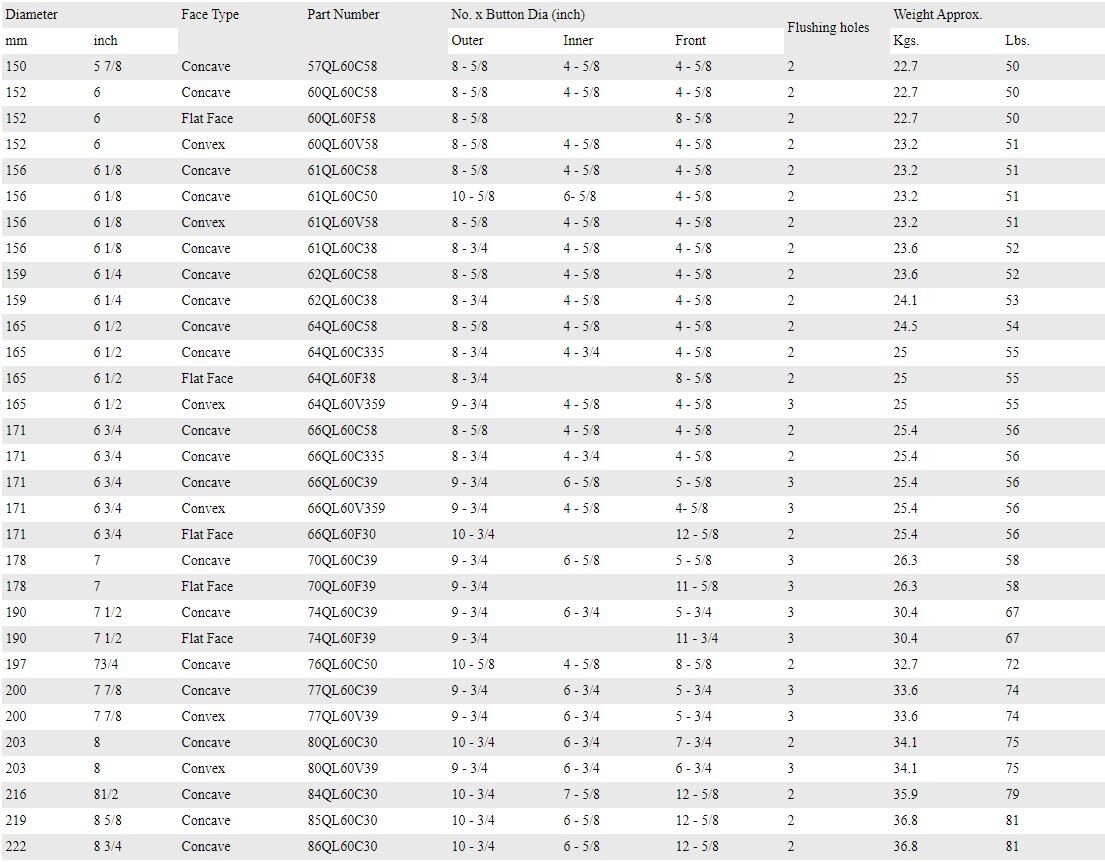

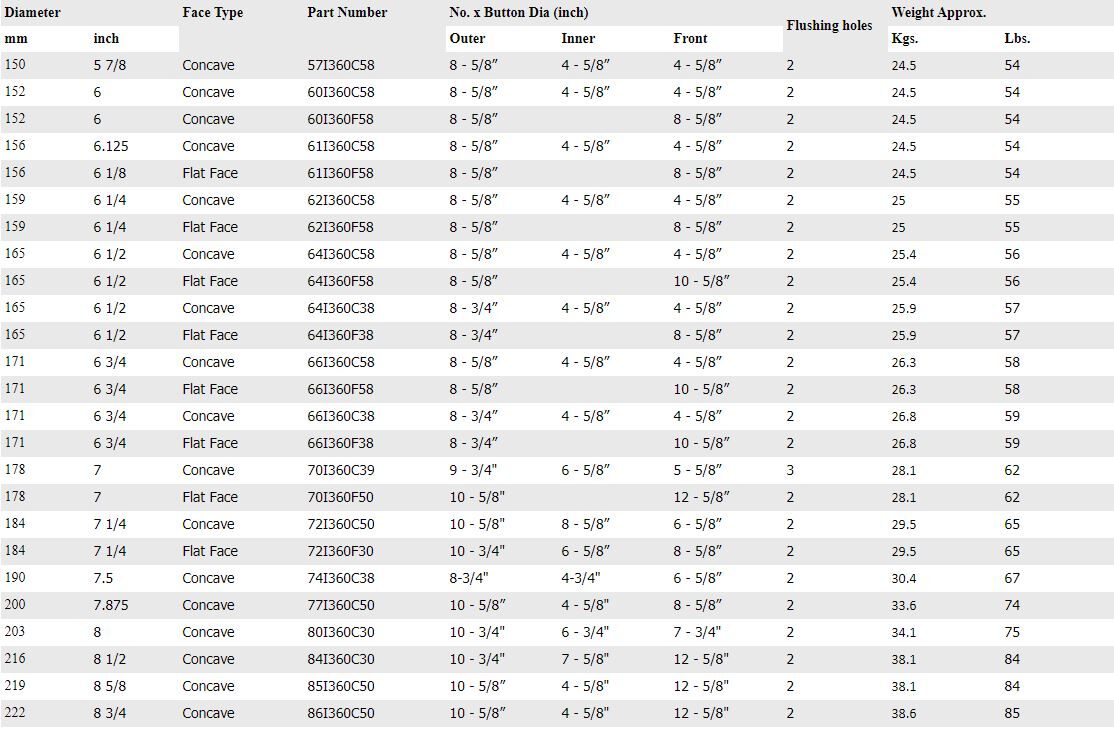

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

140mm

5.5"

Lungime ciocan

1034mm

40.7"

Dimensiunea plata

100mm

4"

Coada tip burghiu

QL60

Dimensiunea minimă a biților

152mm

6.0"

Greutatea ciocanului

95.3Kgs

210Lbs

Greutatea forezei (156mm/6 1/8")

23.1Kgs

51Lbs

Greutate piston

20Kgs

44Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

6100-8135 NM

4500-6000 FT Lbs

Manson

135.0mm

5.310"

Limita

128.5mm

5.060"

Pachet cu aer minim recomandat

283 l/s @ 20.7 Bar

600 cfm @ 300 psi

Lista piese

Item #

Numarul piesei

Descriere

MD601AS01

Mincon 6DH (3 1/2" A.P.I. Reg. Pin)

1

MD601BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MD622OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD604SM01

Inel de regenerare

7

MD605LR01

Inel de blocare

8

MD607DR01

Distribuitor aer

9

MD621OR01

Inel

10

MD620OR01

Inel

11

MD609SR01

Sezut inel

12

MD608IC01

Cilindru interior

13

MD610PN01

Piston

14

MD611WS01

Manson

15

MD612PR01

Inel de blocare a pistonului

16

MB613BB01

Aliniator

17

MD622OR01

Inel

18

MD614BR01

Inel de retinere a bitilor

19

MD621OR01

Inel

20

MD615CK02

Cleste (QL60)

MD626SK01

Kit Service

MD626SK01

Kit Service

3

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MD625OK01

Kit Inel

MD625OK01

Kit Inel

2

MD622OR01

Inel

9

MD621OR01

Inel

10

MD620OR01

Inel

17

MD622OR01

Inel

19

MD621OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

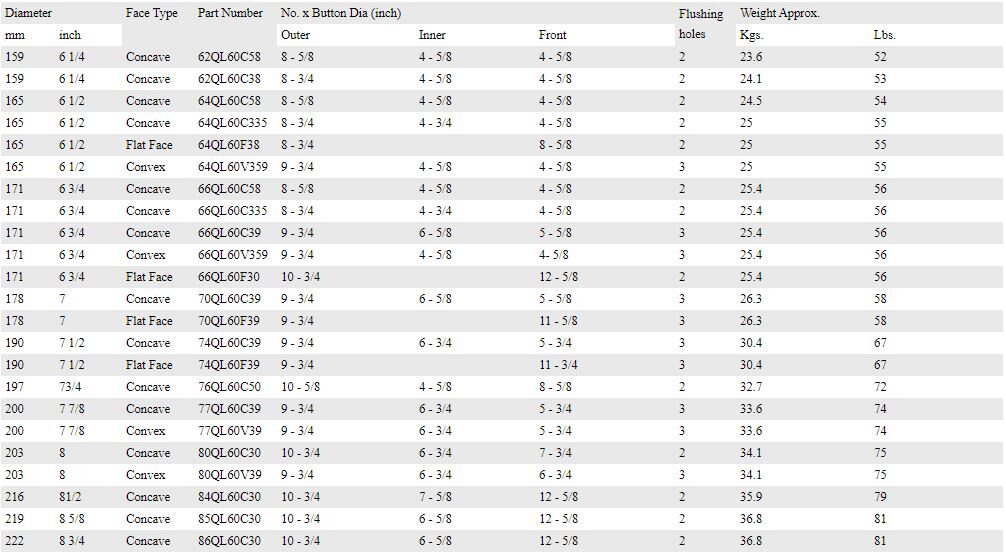

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 6DH-LV este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

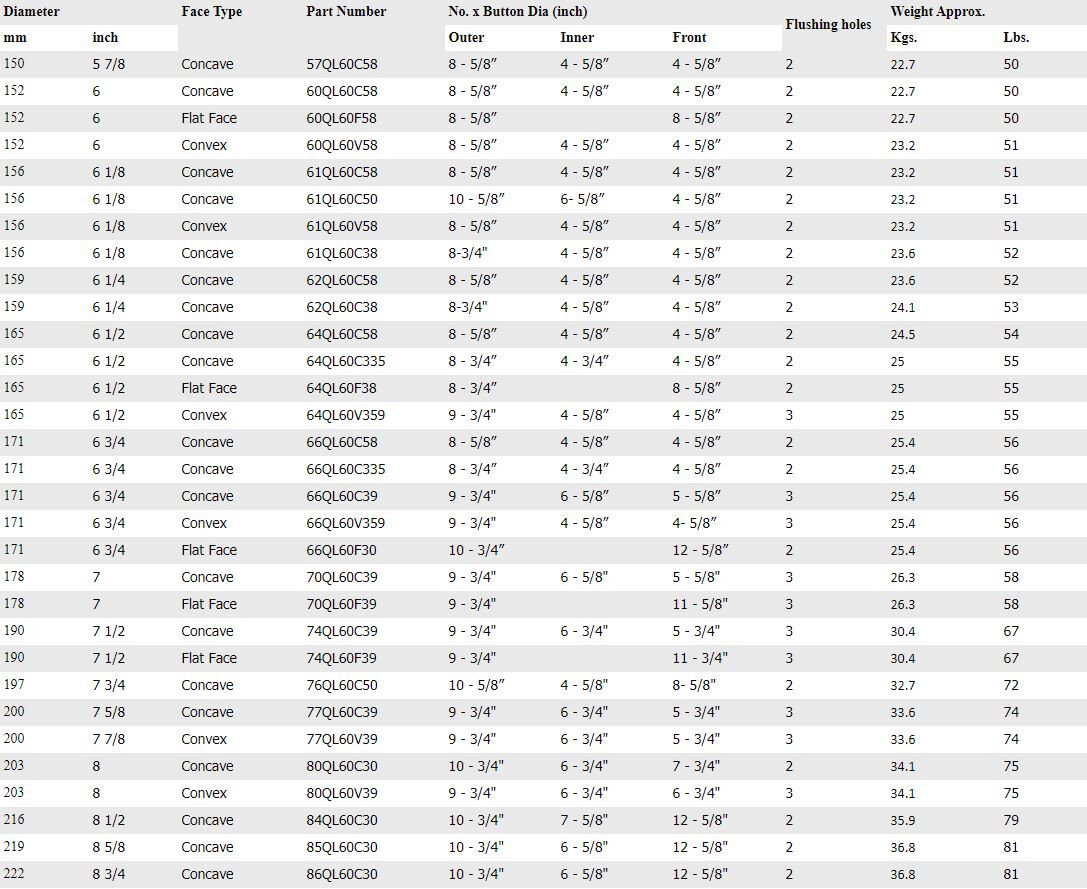

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

140mm

5.5"

Lungime ciocan

1034mm

40.7"

Dimensiunea plata

100mm

4"

Coada tip burghiu

QL60

Dimensiunea minimă a biților

152mm

6.0"

Greutatea ciocanului

95.3Kgs

210Lbs

Greutatea forezei (156mm/6 1/8")

23.1Kgs

51Lbs

Greutate piston

20Kgs

44Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

6100-8135 NM

4500-6000 FT Lbs

Manson

135.0mm

5.310"

Limita

128.5mm

5.060"

Pachet cu aer minim recomandat

212 l/s @ 17.2 Bar

450 cfm @ 250 psi

Lista piese

Item #

Numarul piesei

Descriere

MD601AS02

Mincon 6DH-LV (3 1/2" A.P.I. Reg. Pin)

1

MD601BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MD622OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD604SM01

Inel de regenerare

7

MD605LR01

Inel de blocare

8

MD607DR02

Distribuitor aer

9

MD621OR01

Inel

10

MD620OR01

Inel

11

MD609SR01

Sezut inel

12

MD608IC01

Cilindru interior

13

MD610PN01

Piston

14

MD611WS01

Manson

15

MD612PR01

Inel de blocare a pistonului

16

MB613BB01

Aliniator

17

MD622OR01

Inel

18

MD614BR01

Inel de retinere a bitilor

19

MD621OR01

Inel

20

MD615CK02

Cleste (QL60)

21

MD626SK01

Kit Service

MD626SK01

Kit Service

3

MB506CH01

Clapa Blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD625OK01

Kit inel

MD625OK01

Kit inel

2

MD622OR01

Inel

9

MD621OR01

Inel

10

MD620OR01

Inel

17

MD622OR01

Inel

19

MD621OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 6DH360 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

140mm

5.5"

Lungime ciocan

1134mm

44.7"

Dimensiunea plata

100mm

4"

Coada tip burghiu

DHD360

Dimensiunea minimă a biților

152mm

6.0"

Greutatea ciocanului

95.3Kgs

210Lbs

Greutatea forezei (156mm/6 1/8")

24.5Kgs

54Lbs

Greutate piston

20Kgs

44Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

6100-8135 NM

4500-6000 FT Lbs

Manson

135.0mm

5.310"

Limita

128.5mm

5.060"

Pachet cu aer minim recomandat

283 l/s @ 20.7 Bar

600 cfm @ 300 psi

Lista piese

Item #

Numarul piesei

Descriere

M3601AS01

Mincon 6DH360 (3 1/2" A.P.I. Reg. Pin)

1

MD601BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MD622OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

M3604SR01

Distantier

7

MD604SM01

Inel de regenerare

8

MD605LR01

Inel de blocare

9

M3607DR01

Distribuitor aer

10

MD621OR01

Inel

11

MD620OR01

Inel

12

MD609SR01

Sezut inel

13

MD608IC01

Cilindru interior

14

M3610PN01

Piston

15

M3611WS01

Manson

16

MD612PR01

Inel de blocare a pistonului

17

M3613BB01

Aliniator

18

MD622OR01

Inel

19

M3614BR01

Inel de retinere a bitilor

20

MD621OR01

Inel

21

M3615CK01

Cleste (DHD360)

22

MD626SK01

Kit Service

MD626SK01

Kit Service

3

MB506CH01

Clapa Blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD625OK01

Kit inel

MD625OK01

Kit inel

2

MD622OR01

Inel

10

MD621OR01

Inel

11

MD620OR01

Inel

18

MD622OR01

Inel

20

MD621OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 6DHSD este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

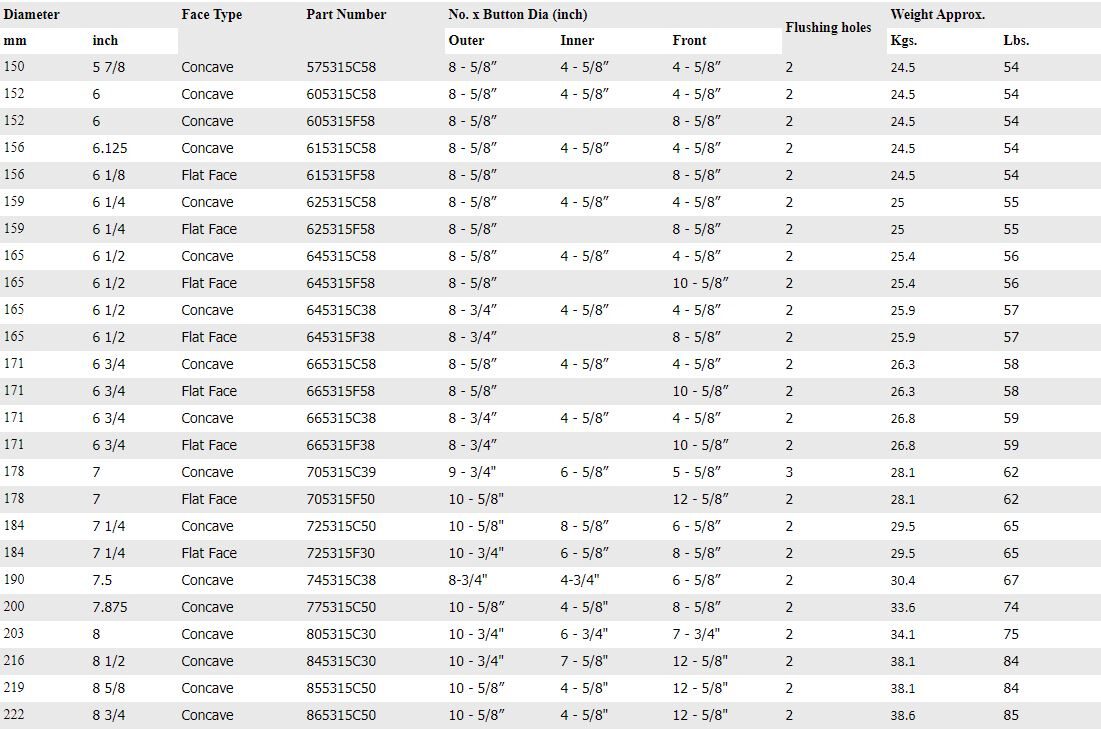

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

Lungimea ciocanului (mai puțin biți, umărul din spate până la mandrină)

1085mm

42.7"

Dimensiunea plata

100mm

4"

Coada tip burghiu

SD6/5315

Dimensiunea minimă a biților

152mm

6.0"

Greutatea ciocanului

95.3Kgs

210Lbs

Greutatea forezei (156mm/6 1/8")

27.2Kgs

60Lbs

Greutate piston

20Kgs

44Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

6100-8135 NM

4500-6000 FT Lbs

Manson

135.0mm

5.310"

Limita

128.5mm

5.060"

Pachet cu aer minim recomandat

283 l/s @ 20.7 Bar

600 cfm @ 300 psi

Lista piese

Item #

Numarul piesei

Descriere

MD601AS06

Mincon 6DHSD (3 1/2" A.P.I. Reg. Pin)

1

MD601BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MD622OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD604SM01

Inel de regenerare

7

MD605LR01

Inel de blocare

8

MD607DR01

Distribuitor aer

9

MD621OR01

Inel

10

MD620OR01

Inel

11

MD609SR01

Sezut Inel

12

MD608IC01

Cilindru interior

13

MD610PN03

Piston

14

MD611WS01

Manson

15

MD612PR01

Inel de blocare a pistonului

16

MD614BR02

Inel de retinere a bitilor

17

MD615CK03

Cleste (SD6)

18

MD626SK03

Kit Service

MD626SK03

Kit Service

3

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD625OK03

Kit inel

MD625OK03

Kit inel

2

MD622OR01

Inel

9

MD621OR01

Inel

10

MD620OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

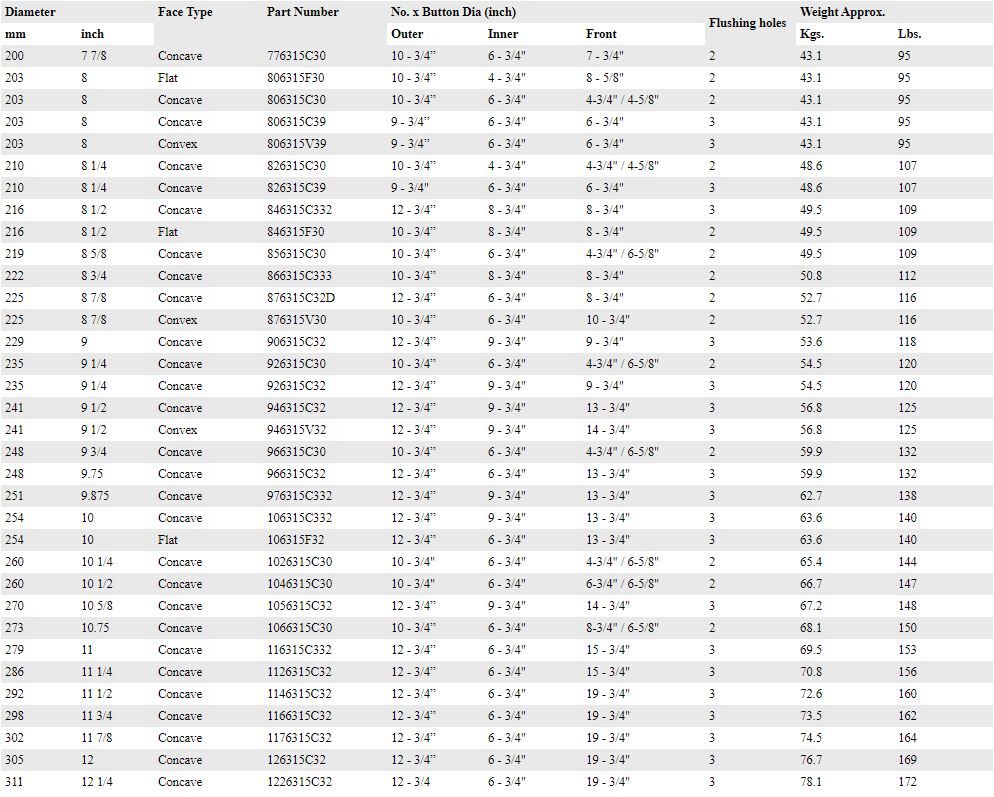

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon 8DHSD este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

181mm

7.15"

Lungime ciocan

1186mm

46.7"

Dimensiunea plata

140mm

5.5"

Coada tip burghiu

SD8/6315

Dimensiunea minimă a biților

203mm

8.0"

Greutatea ciocanului

173.2Kgs

381Lbs

Greutatea forezei (216mm/8 1/2")

48.5Kgs

107Lbs

Greutate piston

39Kgs

86Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

8135-10850 NM

6000-8000 FT Lbs

Manson

172mm

6.770"

Limita

169mm

6.650"

Pachet cu aer minim recomandat

425 l/s @ 24.1 Bar

900 cfm @ 350 psi

Lista piese

Item #

Numarul piesei

Descriere

MD801AS03

Mincon 8DHSD8 (4 1/2" A.P.I. Reg. Pin)

1

MD801BH01

Backhead (4 1/2" A.P.I. Reg. Pin)

2

MD822OR01

Inel

3

MB506CH01

Clapa blanc

4

MD802CV01

Valva de verificare

5

MB503SP01

Arc

6

MD805LR01

Inel de regenerare

7

MD804SM01

Inel de blocare

8

MD807DR01

Distribuitor aer

9

MD821OR01

Inel

10

MD820OR01

Inel

11

MD809SR01

Sezut inel

12

MD808IC01

Cilindru interior

13

MD810PN03

Piston

14

MD811WS01

Manson

15

MD812PR01

Inel de blocare a pistonului

16

MD814BR03

Inel de retinere a bitilor

17

MD815CK03

Cleste (SD8)

18

MD826SK03

Kit Service

MD826SK03

Kit Service

3

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD825OK03

Kit inel

MD825OK03

Kit inel

2

MD822OR01

Inel

9

MD821OR01

Inel

10

MD820OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MC30 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametru exterior al ciocanului

77mm

3.03"

Lungimea ciocanului (mai puțin biți, umărul din spate până la mandrină)

Dimensiunea plata

64mm

2.5"

Coada tip burghiu

DHD 3.5

Dimensiunea minimă a biților

85mm

3.35"

Greutatea ciocanului

22.3Kgs

49Lbs

Greutatea forezei (92mm/3 5/8″)

5.0Kgs

11Lbs

Greutatea pistonului

4.1Kgs

9Lbs

Partea din spate

0.75mm

0.030"

Compoziție cuplu

3050-4050 NM

2250-3000 FT Lbs

Limita reversibilă

Non reversibil

Limită

72.0mm

2.835"

Pachet cu aer minim recomandat

47 l/s @ 6.9 Bar

100 cfm @ 100 psi

Lista piese

Item #

Numarul piesei

Descriere

MS301AS01

Mincon MC30 (2 3/8" A.P.I. Reg. Pin)

1

MS301BH02

Backhead (2 3/8" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB302CV03

Valva de verificare

4

MB503SP01

Arc

5

MS304SM01

Inel de regenerare

6

MS305LR01

Inel de blocare

7

MS307DR02

Distribuitor aer

8

MB321OR01

Inel

9

MD422OR01

Inel

10

MS309SR01

Sezut inel

11

MS308IC02

Cilindru intern

12

MS310PN02

Piston

13

MS311WS02

Manson

14

MS312PR01

Inel de blocare a pistonului

15

MD421OR01

Inel

16

MS313BB01

Aliniator

17

MS313BR02

Inel pentru burghiu (4 buc)

18

MS314CK02

Cleste (MC30)

19

MS326SK01

Kit Service

MS326SK01

Kit service

2

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MS325OK01

Kit inel

MS325OK01

Kit inel

8

MB321OR01

Inel

9

MD422OR01

Inel

15

MD421OR01

Inel

Consumul de aerPresiunea de aer este dată pentru compresoarele care funcționează la nivel de etanșare la 20 ° C (68º F). Corecțiile la volumul real al compresorului trebuie făcute pentru a ține cont de temperatură, altitudine și umiditate relativă.

UngereCiocanele DTH trebuie să aibă o sursă constantă de ulei de găurit, adecvat pentru a proteja componentele interne și pentru a asigura o sigilare bună a aerului între suprafețele de rulare ale ciocanului pentru o găurire eficientă. Mincon recomandă utilizarea uleiului de foraj rock Minic Envirosafe® (RDO) pentru a menține performanțele optime și pentru a prelungi durata de viață a componentelor interne. Consumul corect de ulei depinde de volumul și condițiile de aer. Vă rugăm să consultați graficul de ungere de mai jos pentru recomandări. Când găuriți în condiții umede, cantitatea normală trebuie dublată. Ar trebui să existe dovezi vizuale de ulei în jurul gambei forezei și în interiorul îmbinărilor tubului atunci când schimbați tuburile. Dacă folosiți uleiuri de găurit pe bază de petrol, gradul recomandat de ulei depinde de temperatura mediului și de presiunea de funcționare. De regulă, uleiul de găurit cu roți de calitate ISO320 trebuie utilizat ori de câte ori este posibil, deoarece ciocanul este un instrument de înaltă frecvență, cu toate acestea, în cazul în care pompa nu poate pompa uleiul în condiții mai reci, se poate utiliza un grad inferior de ulei conform graficului de mai jos.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MC40 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

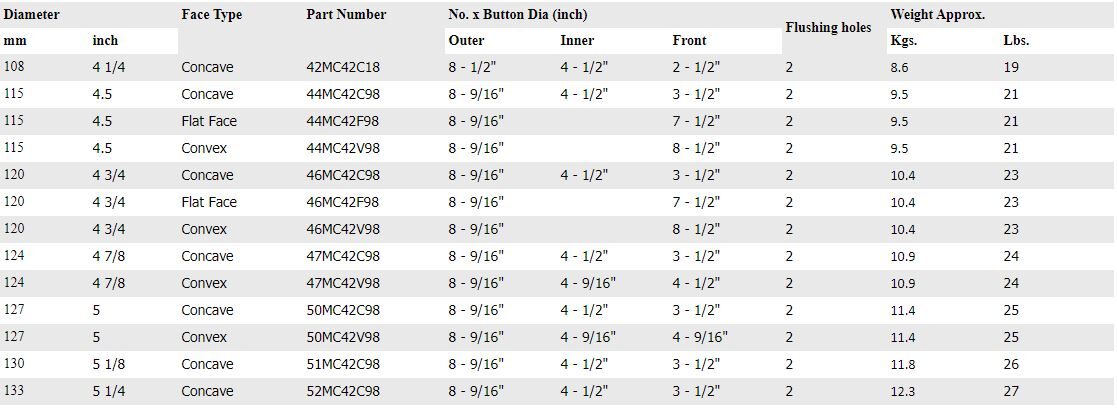

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

97mm

3.82"

Lungime ciocan

960mm

37.8"

Dimensiunea plata

64mm

2.5"

Coada tip burghiu

MC42

Dimensiunea minimă a biților

110mm

4.33"

Greutatea ciocanului

38.6Kgs

85Lbs

Greutatea forezei (120mm/4 3/4″)

11.3Kgs

25Lbs

Greutate piston

7.7Kgs

17Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

4050-5425 NM

3000-4000 FT Lbs

Manson

Non Reversibil

Limita

87mm

3.425"

Pachet cu aer minim recomandat

118 l/s @ 10.3 Bar

250 cfm @ 150 psi

Lista piese

Item #

Numarul piesei

Descriere

MD401AS15

Mincon MC40 (2 3/8" A.P.I. Reg. Pin)

1

MD401BH03

Backhead (2 3/8" A.P.I. Reg. Pin)

2

MD424OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD404SM01

Inel de regenerare

7

MD405LR01

Inel de blocare

8

MD407DR03

Distribuitor aer

9

MD421OR01

Inel

10

MD422OR01

Inel

11

MD409SR01

Sezut Inel

12

MD408IC03

Cilindru interior

13

MD410PN09

Piston

14

MD411WS04

Manson

15

MD412PR01

Inel de blocare a pistonului

16

MD418BB03

Aliniator

17

MD521OR01

Inel

18

MD413BR13

Inel de retinere a bitilor

19

MD414CK13

Cleste (MC43)

20

MD426SK03

Kit Service

MD426SK03

Kit Service

3

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD425OK03

Kit Inel

MD425OK03

Kit Inel

2

MD424OR01

Inel

9

MD421OR01

Inel

10

MD422OR01

Inel

17

MD521OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul Mincon MC55 este proiectat în jurul tehnologiei dovedite pentru a face performanță în partea de sus a scării de performanță în comparație cu alte instrumente de pe piață. Aceste instrumente sunt excelente pentru toate tipurile de aplicații de foraj, inclusiv geotermele rezidențiale, forajul carierelor de producție, foraje seismice și foraje de construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția de energie și reduc necesarul de servicii.Mai puține componente interne reduc la minimum cerințele de servicii.Designul fără frecvență și de înaltă frecvență asigură o funcționare lină.Manșon cu rezistență la uzură pentru o rezistență optimă la uzură chiar și în cele mai abrazive condiții.Filetele multi-start pe spate și mandrină asigură cuplarea / decuplarea ușoară a ciocanului.Sistemul unic de montare internă elimină nevoia de haine de uzură și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea sculei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

124mm

4.88"

Lungime ciocan

998mm

39.3"

Dimensiunea plata

89mm

3.5"

Coada tip burghiu

MC51

Dimensiunea minimă a biților

140mm

5.5"

Greutatea ciocanului

67.3Kgs

148Lbs

Greutatea forezei (146mm/5 3/4″)

17.7Kgs

39Lbs

Greutate piston

15.0Kgs

33.6Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

5085-6780 NM

3750-5000 FT Lbs

Manson

116.1mm

4.570"

Limita

111.8mm

4.400"

Pachet cu aer minim recomandat

283 l/s @ 17.2 Bar

600 cfm @ 250 psi

Lista piese

Item #

Numarul piesei

Descriere

MBX501AS08

Mincon MC55 (3 1/2" A.P.I. Reg. Pin)

1

MBX501BH02

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB502CV01

Valva de verificare

4

MB503SP01

Arc

5

MB504SM01

Inel de regenerare

6

MB505LR01

Inel de blocare

7

MB507DR01

Distribuitor aer

8

MB521OR01

Inel

9

MB523OR01

Inel

10

MB509SR01

Sezut inel

11

MB508IC03

Cilindru interior

12

MB510PN07

Piston

13

MBX511WS03

Manson

14

MB511PR01

Inel de blocare a pistonului

15

MB517BB05

Aliniator

16

MD621OR01

Inel

17

MB513BR08

Inel de retinere a bitilor

18

MBX514CK09

Cleste (MC51)

19

MB526SK04

Kit Service

MB526SK04

Kit Service

2

MB506CH01

Clapa Blanc

MB506CH02

Clapa1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MB525OK04

Kit inel

MB525OK04

Kit inel

8

MB521OR01

Inel

9

MB523OR01

Inel

16

MD621OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MC60 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

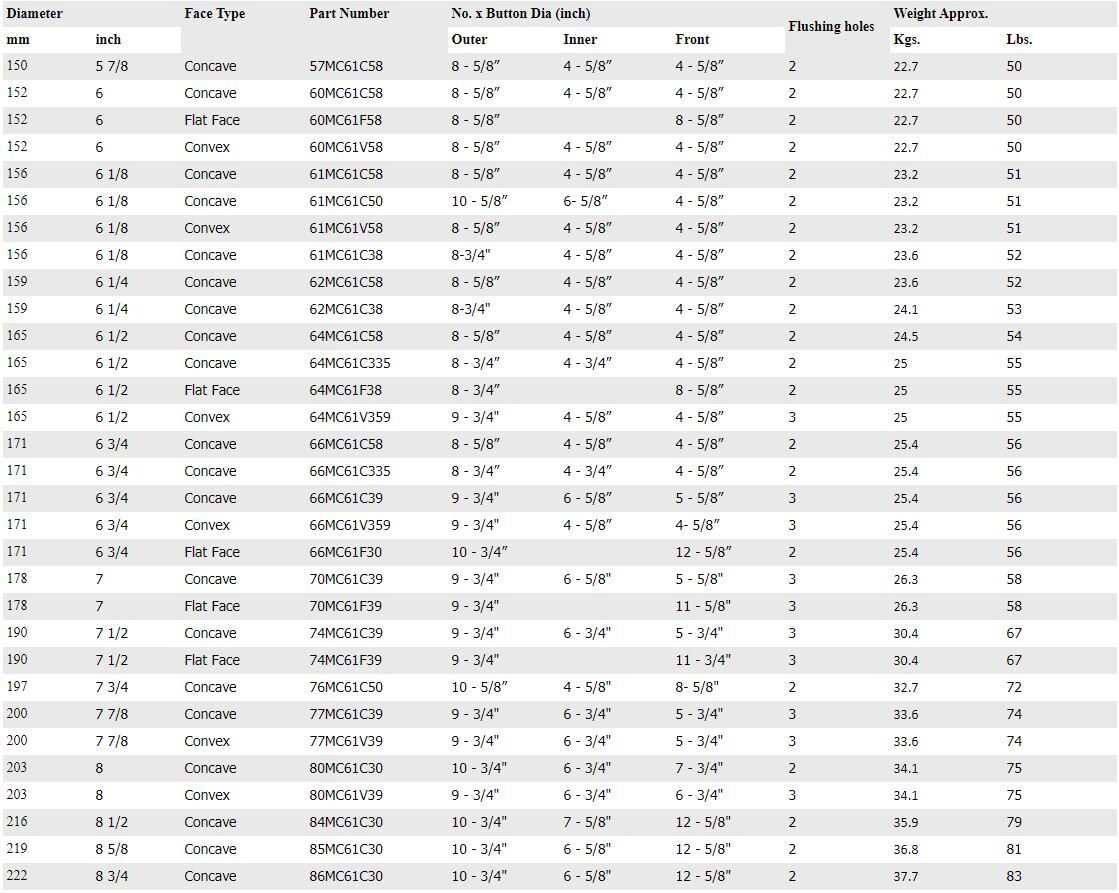

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

140mm

5.5"

Lungime ciocan

1045mm

41.1"

Dimensiunea plata

100mm

4"

Coada tip burghiu

MC61

Dimensiunea minimă a biților

152mm

6.0"

Greutatea ciocanului

91.2Kgs

201Lbs

Greutatea forezei (156mm/6 1/8")

14.5Kgs

44Lbs

Greutate piston

21Kgs

46Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

6100-8135 NM

4500-6000 FT Lbs

Manson

135.0mm

5.310"

Limita

128.5mm

5.060"

Pachet cu aer minim recomandat

283 l/s @ 20.7 Bar

600 cfm @ 300 psi

Lista piese

Item #

Numarul piesei

Descriere

MD601AS07

Mincon MC60 (3 1/2" A.P.I. Reg. Pin)

1

MD601BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MD622OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD604SM01

Inel de regenerare

7

MD605LR01

Inel de blocare

8

MD607DR01

Distribuitor aer

9

MD621OR01

Inel

10

MD620OR01

Inel

11

MD609SR01

Sezut inel

12

MD608IC02

Cilindru interior

13

MD610PN05

Piston

14

MD611WS01

Manson

15

MD612PR01

Inel de blocare a pistonului

16

MD613BB04

Aliniator

17

MD622OR01

Inel

18

MD614BR05

Inel de retinere a bitilor

19

MD615CK08

Cleste (MC61)

20

MD626SK02

Kit Service

MD626SK02

Kit Service

3

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD625OK02

Kit inel

MD625OK02

Kit inel

2

MD622OR01

Inel

9

MD621OR01

Inel

10

MD620OR01

Inel

17

MD622OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MC65 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

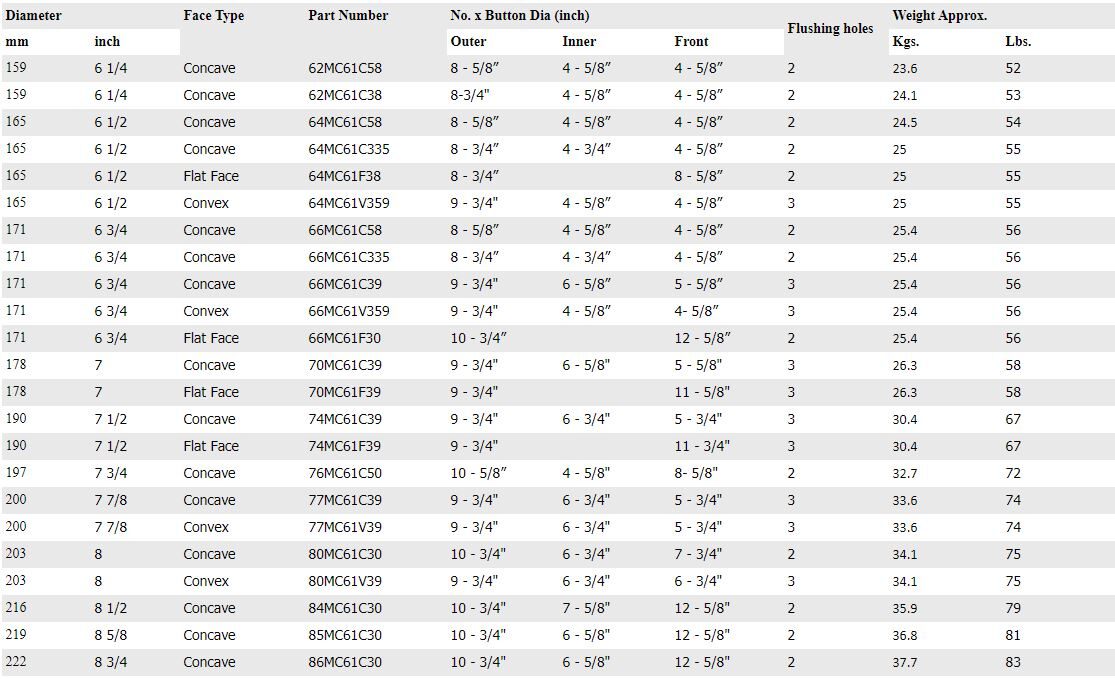

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

146mm

5.75"

Lungime ciocan

1045mm

41.1"

Dimensiunea plata

100mm

4"

Coada tip burghiu

MC61

Dimensiunea minimă a biților

152mm

6.0"

Greutatea ciocanului

102.1Kgs

225Lbs

Greutatea forezei (165mm/6 1/2")

21.3Kgs

47Lbs

Greutate piston

21Kgs

46Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

6100-8135 NM

4500-6000 FT Lbs

Manson

135.0mm

5.310"

Limita

128.5mm

5.060"

Pachet cu aer minim recomandat

283 l/s @ 20.7 Bar

600 cfm @ 300 psi

Lista piese

Item #

Numarul piesei

Descriere

MB601AS04

Mincon MC65 (3 1/2" A.P.I. Reg. Pin)

1

MB601BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MD622OR01

Inel

3

MB506CH01

Clapa Blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD604SM01

Inel de regenerare

7

MD605LR01

Inel de blocare

8

MD607DR01

Distribuitor aer

9

MD621OR01

Inel

10

MD620OR01

Inel

11

MD609SR01

Sezut Inel

12

MD608IC02

Cilindru interior

13

MD610PN05

Piston

14

MB611WS01

Manson

15

MD612PR01

Inel de blocare a pistonului

16

MD613BB04

Aliniator

17

MD622OR01

Inel

18

MD614BR05

Inel de retinere a bitilor

19

MB615CK07

Cleste (MC61)

20

MD626SK02

Service Kit

MD626SK02

Service Kit

3

MB506CH01

Clapa Blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD625OK02

Kit Inel

MD625OK02

Kit Inel

2

MD622OR01

Inel

9

MD621OR01

Inel

10

MD620OR01

Inel

17

MD622OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MC70 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

173mm

6.81"

Lungime ciocan

1114mm

43.9"

Dimensiunea plata

140mm

5.5"

Coada tip burghiu

MC71

Dimensiunea minimă a biților

191mm

7.5"

Greutatea ciocanului

156.9Kgs

346Lbs

Greutatea forezei (216mm/8 1/2")

39.5Kgs

87Lbs

Greutate piston

30.3Kgs

67Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

7120-9490 NM

5250-7000 FT Lbs

Manson

Non Reversible

Limita

152mm

5.984"

Pachet cu aer minim recomandat

425 l/s @ 24.1 Bar

900 cfm @ 350 psi

Lista piese

Item #

Numarul piesei

Descriere

MD701AS01

Mincon MC70 (4 1/2" A.P.I. Reg. Pin)

1

MD701BH01

Backhead (4 1/2" A.P.I. Reg. Pin)

2

MD722OR01

Inel

3

MB506CH01

Clapa blanc

4

MD802CV01

Valva de verificare

5

MB503SP01

Arc

6

MD704SM01

Inel de regenerare

7

MD705LR01

Inel de blocare

8

MD707DR01

Distribuitor aer

9

MD621OR01

Inel

10

MD620OR01

Inel

11

MD709SR01

Sezut inel

12

MD708IC01

Cilindru interior

13

MD710PN01

Piston

14

MD711WS01

Manson

15

MD712PR01

Inel de blocare a pistonului

16

MD713BB01

Aliniator

17

MD721OR01

Inel

18

MD714BR01

Inel de retinere a bitilor

19

MD621OR01

Inel

20

MD715CK01

Cleste (MC71)

21

MD726SK01

Kit Service

MD726SK01

Kit Service

3

MB506CH01

Clapa Blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD725OK01

Kit Inel

MD725OK01

Kit Inel

2

MD722OR01

Inel

9

MD621OR01

Inel

10

MD620OR01

Inel

17

MD721OR01

Inel

19

MD621OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MP35 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista pieseConsum de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametru exterior al ciocanului

85mm

3.35"

Lungimea ciocanului (mai puțin biți, umărul din spate până la mandrină)

Dimensiunea plata

64mm

2.5"

Coada tip burghiu

MD 3.5

Dimensiunea minimă a biților

95mm

3.75"

Greutatea ciocanului

24.5Kgs

54Lbs

Greutatea forezei (95mm/3,75″)

5.4Kgs

12Lbs

Greutatea pistonului

3.9Kgs

8.7Lbs

Partea din spate

0.75mm

0.030"

Compoziție cuplu

3050-4050 NM

2250-3000 FT Lbs

Limita reversibilă

Non reversibil

Limită

79.0mm

3.110"

Pachet cu aer minim recomandat

47 l/s @ 6.9 Bar

100 cfm @ 100 psi

Lista piese

Item #

Numarul piesei

Descriere

MB301AS03

Mincon MP35 (2 3/8" A.P.I. Reg. Pin)

1

MB301BH03

Backhead (2 3/8" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB302CV03

Valva de verificare

4

MB503SP01

Arc

5

MB304SM02

Inel de regenerare

6

MB305LR01

Inel de blocare

7

MB307DR01

Distribuitor aer

8

MB321OR01

Inel

9

MD422OR01

Inel

10

MB309SR01

Sezut inel

11

MB308IC02

Cilindru interior

12

MB310PN01

Piston

13

MB311WS02

Manson

14

MB312PR01

Inel de blocare a pistonului

15

MB317BS01

Burghiu distantier

16

MB313BR02

Inel de burghiu

17

MB320OR01

Inel

18

MB314CK03

Cleste (MD3.5)

19

MB326SK01

Kit Service

MB326SK01

Kit Service

2

MB506CH01

Clapa Blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MB325OK01

Kit inel

MB325OK01

Kit inel

8

MB321OR01

Inel

9

MD422OR01

Inel

17

MB320OR01

Inel

Consum de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereCiocanele DTH trebuie să aibă o sursă constantă de ulei de găurit, adecvat pentru a proteja componentele interne și pentru a asigura o sigilare bună a aerului între suprafețele de rulare ale ciocanului pentru o găurire eficientă. Mincon recomandă utilizarea uleiului de foraj rock Minic Envirosafe® (RDO) pentru a menține performanțele optime și pentru a prelungi durata de viață a componentelor interne. Consumul corect de ulei depinde de volumul și condițiile de aer. Vă rugăm să consultați graficul de ungere de mai jos pentru recomandări. Când găuriți în condiții umede, cantitatea normală trebuie dublată. Ar trebui să existe dovezi vizuale de ulei în jurul gambei forezei și în interiorul îmbinărilor tubului atunci când schimbați tuburile.Dacă folosiți uleiuri de găurit pe bază de petrol, gradul recomandat de ulei depinde de temperatura mediului și de presiunea de funcționare. De regulă, uleiul de găurit cu roți de calitate ISO320 trebuie utilizat ori de câte ori este posibil, deoarece ciocanul este un instrument de înaltă frecvență, cu toate acestea, în cazul în care pompa nu poate pompa uleiul în condiții mai reci, se poate utiliza un grad inferior de ulei conform graficului de mai jos.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MP50 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

115mm

4.53"

Lungime ciocan

993mm

39.1"

Dimensiunea plata

89mm

3.5"

Coada tip burghiu

QL50

Dimensiunea minimă a biților

127mm

5.0"

Greutatea ciocanului

57.2Kgs

126Lbs

Greutatea forezei (130mm/5 1/8″)

15.9Kgs

35Lbs

Greutate piston

12.6Kgs

27.7Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

5085-6780 NM

3750-5000 FT Lbs

Manson

Nu reversibil

Limita

106.0mm

4.173"

Pachet cu aer minim recomandat

283 l/s @ 17.2 Bar

600 cfm @ 250 psi

Lista piese

Item #

Numarul piesei

Descriere

MP501AS01

Mincon MP50 (3 1/2" A.P.I. Reg. Pin)

1

MP501BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB502CV01

Valva de verificare

4

MB503SP01

Arc

5

MP504SM01

Inel de regenerare

6

MP505LR01

Inel de blocare

7

MP507DR01

Distribuitor aer

8

MB521OR01

Inel

9

MB523OR01

O Ring

10

MP509SR01

Sezut inel

11

MP508IC01

Cilindru interior

12

MP510PN01

Piston

13

MP511WS01

Manson

14

MP512PR01

Inel de blocare a pistonului

15

MP517BB01

Aliniator

16

MD621OR01

Inel

17

MP513BR01

Inel de retinere a bitilor

18

MB522OR01

Inel

19

MP514CK01

Cleste (QL50)

20

MB526SK01

Kit Service

MB526SK01

Kit Service

2

MB506CH01

Clapa Blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MB525OK01

Kit inel

MB525OK01

Kit inel

8

MB521OR01

Inel

9

MB523OR01

Inel

16

MD621OR01

Inel

18

MB522OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MP55 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția de energie și reduc necesarul de servicii.Mai puține componente interne reduc la minimum cerințele de servicii.Designul fără frecvență și de înaltă frecvență asigură o funcționare lină.Manșon cu rezistență la uzură pentru o rezistență optimă la uzură chiar și în cele mai abrazive condiții.Filetele multi-start pe spate și mandrină asigură cuplarea / decuplarea ușoară a ciocanului.Sistemul unic de montare internă elimină nevoia de haine de uzură și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea sculei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

124mm

4.88"

Lungime ciocan

993mm

39.1"

Dimensiunea plata

89mm

3.5"

Coada tip burghiu

QL50

Dimensiunea minimă a biților

140mm

5.5"

Greutatea ciocanului

67.3Kgs

148Lbs

Greutatea forezei (146mm/5 3/4″)

17.7Kgs

39Lbs

Greutate piston

15.0Kgs

33.6Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

5085-6780 NM

3750-5000 FT Lbs

Manson

116.1mm

4.570"

Limita

111.8mm

4.400"

Pachet cu aer minim recomandat

283 l/s @ 17.2 Bar

600 cfm @ 250 psi

Lista piese

Item #

Numarul piesei

Descriere

MBX501AS03

Mincon MP55 (3 1/2" A.P.I. Reg. Pin)

1

MBX501BH02

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB502CV01

Valva de verificare

4

MB503SP01

Arc

5

MB504SM01

Inel de regenerare

6

MB505LR01

Inel de blocare

7

MB507DR01

Distribuitor aer

8

MB521OR01

Inel

9

MB523OR01

Inel

10

MB509SR01

Sezut inel

11

MB508IC02

Cilindru interior

12

MB510PN04

Piston

13

MBX511WS03

Manson

14

MB511PR01

Inel de blocare a pistonului

15

MB517BB01

Aliniator

16

MD621OR01

Inel

17

MB513BR03

Inel de retinere a bitilor

18

MB522OR01

Inel

19

MBX514CK04

Cleste (QL50)

20

MB526SK01

Kit Service

MB526SK01

Kit Service

2

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MB525OK01

Kit inel

MB525OK01

Kit Inel

8

MB521OR01

Inel

9

MB523OR01

Inel

16

MD621OR01

Inel

18

MB522OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MP55SD este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția de energie și reduc necesarul de servicii.Mai puține componente interne reduc la minimum cerințele de servicii.Designul fără frecvență și de înaltă frecvență asigură o funcționare lină.Manșon cu rezistență la uzură pentru o rezistență optimă la uzură chiar și în cele mai abrazive condiții.Filetele multi-start pe spate și mandrină asigură cuplarea / decuplarea ușoară a ciocanului.Sistemul unic de montare internă elimină nevoia de haine de uzură și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea sculei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

124mm

4.88"

Lungime ciocan

1014mm

39.9"

Dimensiunea plata

89mm

3.5"

Coada tip burghiu

SD5/4315

Dimensiunea minimă a biților

140mm

5.5"

Greutatea ciocanului

67.3Kgs

148Lbs

Greutatea forezei (146mm/5 3/4″)

17.7Kgs

39Lbs

Greutate piston

15.0Kgs

33.6Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

5085-6780 NM

3750-5000 FT Lbs

Manson

116.1mm

4.570"

Limita

111.8mm

4.400"

Lista piese

Item #

Numarul piesei

Descriere

MBX501AS05

Mincon MP55SD (3 1/2" A.P.I. Reg. Pin)

1

MBX501BH02

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MB506CH01

Clapa blanc

3

MB502CV01

Valva de verificare

4

MB503SP01

Arc

5

MB504SM01

Inel de regenerare

6

MB505LR01

Inel de blocare

7

MB507DR01

Distribuitor aer

8

MB521OR01

Inel

9

MB523OR01

Inel

10

MB509SR01

Sezut Inel

11

MB508IC02

Cilindru interior

12

MB510PN05

Piston

13

MBX511WS03

Manson

14

MB511PR01

Inel de blocare a pistonului

15

MB513BR04

Inel de retinere a bitilor

16

MBX514CK05

Cleste (SD5)

17

MB526SK03

Kit Service

MB526SK03

Kit Service

2

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

4

MB503SP01

Arc

MB525OK03

Kit inel

MB525OK03

Kit inel

8

MB521OR01

Inel

9

MB523OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MQ40 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

97mm

3.82"

Lungime ciocan

956mm

37.6"

Dimensiunea plata

64mm

2.5"

Coada tip burghiu

TD40

Dimensiunea minimă a biților

110mm

4.33"

Greutatea ciocanului

38.6Kgs

85Lbs

Greutatea forezei (120mm/4 3/4″)

11.1Kgs

24.7Lbs

Greutate piston

7.7Kgs

17Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

4050-5425 NM

3000-4000 FT Lbs

Manson

Non Reversible

Limita

87mm

3.425"

Pachet cu aer minim recomandat

118 l/s @ 10.3 Bar

250 cfm @ 150 psi

Lista piese

Item #

Numarul piesei

Descriere

MD401AS23

Mincon MQ40 (2 3/8" A.P.I. Reg. Pin)

1

MD401BH03

Backhead (2 3/8" A.P.I. Reg. Pin)

2

MD424OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD404SM01

Inel de regenerare

7

MD405LR01

Inel de blocare

8

MD407DR03

Distribuitor aer

9

MD421OR01

Inel

10

MD422OR01

Inel

11

MD409SR01

Sezut Inel

12

MD408IC03

Cilindru interior

13

MD410PN09

Piston

14

MD411WS10

Manson

15

MD412PR01

Inel de blocare a pistonului

16

MD418BB12

Aliniator

17

MB5210R01

Inel

18

MD413BR16

Inel de retinere a bitilor

19

MD414CK21

Cleste (TD40)

MD426SK03

Kit Service

3

MB506CH01

Clapa blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD425OK03

Kit inel

MD425OK03

Kit Inel

2

MD424OR01

Inel

9

MD421OR01

Inel

10

MD422OR01

Inel

17

MB521OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MQ60 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

140mm

5.5"

Lungime ciocan

1109mm

43.7"

Dimensiunea plata

100mm

4"

Coada tip burghiu

QL60

Dimensiunea minimă a biților

152mm

6.0"

Greutatea ciocanului

95.3Kgs

210Lbs

Greutatea forezei (156mm/6 1/8")

23.1Kgs

51Lbs

Greutate piston

21Kgs

46Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

6100-8135 NM

4500-6000 FT Lbs

Manson

Non Reversible

Limita

128.5mm

5.060"

Pachet cu aer minim recomandat

283 l/s @ 20.7 Bar

600 cfm @ 300 psi

Lista piese

Item #

Numarul piesei

Descriere

MD601AS10

Mincon MQ60 (3 1/2" A.P.I. Reg. Pin)

1

MD601BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MD622OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MD604SM01

Inel de regenerare

7

MD605LR01

Inel de blocare

8

MD607DR01

Distribuitor aer

9

MD621OR01

Inel

10

MD620OR01

Inel

11

MD609SR01

Sezut inel

12

MD608IC02

Cilindru interior

13

MD610PN05

Piston

14

MB611WS20

Manson

15

MD612PR01

Inel de blocare a pistonului

16

MB613BB10

Aliniator

17

MD622OR01

Inel

18

MD614BR06

Inel de retinere a bitilor

19

MD621OR01

Inel

20

MD615CK02

Cleste (QL60)

21

MD626SK01

Kit Service

MD626SK01

Kit Service

3

MB506CH01

Clapa Blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD625OK01

Kit Inel

MD625OK01

Kit Inel

2

MD622OR01

Inel

9

MD621OR01

Inel

10

MD620OR01

Inel

17

MD622OR01

Inel

19

MD621OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă

Ciocanul hidraulic Mincon MQ68 este proiectat folosind tehnologie dovedita a fi cu performanta de top acest lucru clasandu-se intre primele locuri, atunci cand le comparam cu alte utilaje similare din piață. Aceste instrumente sunt excelente pentru toate tipurile de foraj, incepand de la foraj pentru instalatiii geotermale rezidențiale, forajul pentru carierele de producție piatra, foraje seismice și foraje pentru construcții mici.

Caracteristici și beneficii cheieFuncțiile patentate maximizează producția și reduc la minim partea de servisareDatorita faptului ca nu are foarte multe componente interne nici piesele de schimb nu sunt foarte numeroaseDesignul fără valve asigură o funcționare lina si optimizeaza procesul pentru o utilizare frecventaManșon pentru o rezistență optimă la uzură chiar și în cele mai vitrege si abrazive condiții.Pozitionarea sistemului de montare in spatele ciocanului usureaza montarea si demontarea acestuiaPozitionarea furtunelor, elimină nevoia de haine de schimb și instrumente speciale de asamblare.Toate componentele interne critice sunt tratate termic sub control strict pentru a maximiza longevitatea uneltei.

SpecificatiiLista piese

Consumul de aer

UngereDrill BitsDocumente

Specificatii

Specificatii

Metric

Imperial

Diametrul exterior al ciocanului

146mm

5.75"

Lungime ciocan

1002mm

39.4"

Dimensiunea plata

100mm

4"

Coada tip burghiu

QL60

Dimensiunea minimă a biților

152mm

6.0"

Greutatea ciocanului

87.9Kgs

194Lbs

Greutatea forezei (165mm/6 1/2")

24.5Kgs

54Lbs

Greutate piston

19.3Kgs

42.5Lbs

Partea din spate

0.75mm

0.030"

Compozitie cuplu

6100-8135 NM

4500-6000 FT Lbs

Manson

Non Reversible

Limita

128.5mm

5.060"

Pachet cu aer minim recomandat

283 l/s @ 20.7 Bar

600 cfm @ 300 psi

Lista piese

Item #

Numarul piesei

Descriere

MC601AS01

Mincon MQ68 (3 1/2" A.P.I. Reg. Pin)

1

MC601BH01

Backhead (3 1/2" A.P.I. Reg. Pin)

2

MD622OR01

Inel

3

MB506CH01

Clapa blanc

4

MB502CV01

Valva de verificare

5

MB503SP01

Arc

6

MB504SM01

Inel de regenerare

7

MB505LR01

Inel de blocare

8

MC603LM01

Blocare cu inel de blocare

9

MD607DR01

Aer distribuitor

10

MD621OR01

Inel

11

MD620OR01

Inel

12

MC609SR01

Sezut inel

13

MC608IC01

Cilindru interior

14

MC610PN01

Piston

15

MC611WS01

Manson

16

MC612PR01

Inel de blocare a pistonului

17

MD622OR01

Inel

18

MD622OR01

Inel

19

MC613BB01

Aliniator

20

MC614BR01

Inel de retinere a bitilor

21

MD621OR01

Inel

22

MC615CK01

Cleste (QL60)

23

MD626SK04

Kit Service

MD626SK04

Kit Service

3

MB506CH01

Clapa Blanc

MB506CH02

Clapa 1/8" (3.2mm)

MB506CH03

Clapa 3/16" (4.8mm)

5

MB503SP01

Arc

MD625OK04

Kit inel

MD625OK04

Kit inel

2

MD622OR01

Inel

10

MD621OR01

Inel

11

MD620OR01

Inel

17

MD622OR01

Inel

18

MD622OR01

Inel

21

MD621OR01

Inel

Consumul de aerAir Pressures are given for compressors operating at seal level at 20° C (68º F). Corrections to actual compressor volume should be made to account for temperature, altitude and relative humidity.

UngereDTH hammers must receive a constant supply of proper rock drill oil to protect the internal components and to provide a good air seal between the hammer's running surfaces for efficient drilling. Mincon recommends the use of Mincon Envirosafe® Rock Drill Oil (RDO) to maintain optimal performance and extend the life of the internal components. The correct consumption of oil is dependent upon the air volume and conditions. Please refer to the lubrication graph below for recommendations. When drilling in wet conditions the normal amount should be doubled. There should be visual evidence of oil around the drill bit shank and within the tube joints when changing tubes. If using petroleum based rock drill oils, the recommended grade of oil is dependent on the ambient temperature and the operating pressure. As a rule of thumb, ISO320 grade rock drill oil should be used whenever possible as the hammer is a high frequency tool, however, where the pump cannot pump the oil in colder conditions, a lower grade of oil can be used as per the graph below.Drill Bits

Specificații

Note The Part Numbers below require the Carbide Insert type code to be added on the end to complete them. For a combination of carbide inserts use the gauge row code first and then the face code.Documente
Cere ofertă
Comparator (/)
Compară →

Cere o ofertă

Spune-ne despre șantierul tău.

Trimite-ne detaliile proiectului, iar echipa noastră — dealerul oficial Vermeer pentru RO, MD & BG — revine cu o ofertă personalizată.

  • Răspuns în maxim 1 zi lucrătoare
  • Piese originale & documentație CE completă
  • Consultanță de la specialiști de produs

Îți mulțumim!

Cererea ta a fost trimisă. Revenim în cel mai scurt timp.

Nu împărtășim datele tale. Vei fi contactat doar în legătură cu cererea ta.
